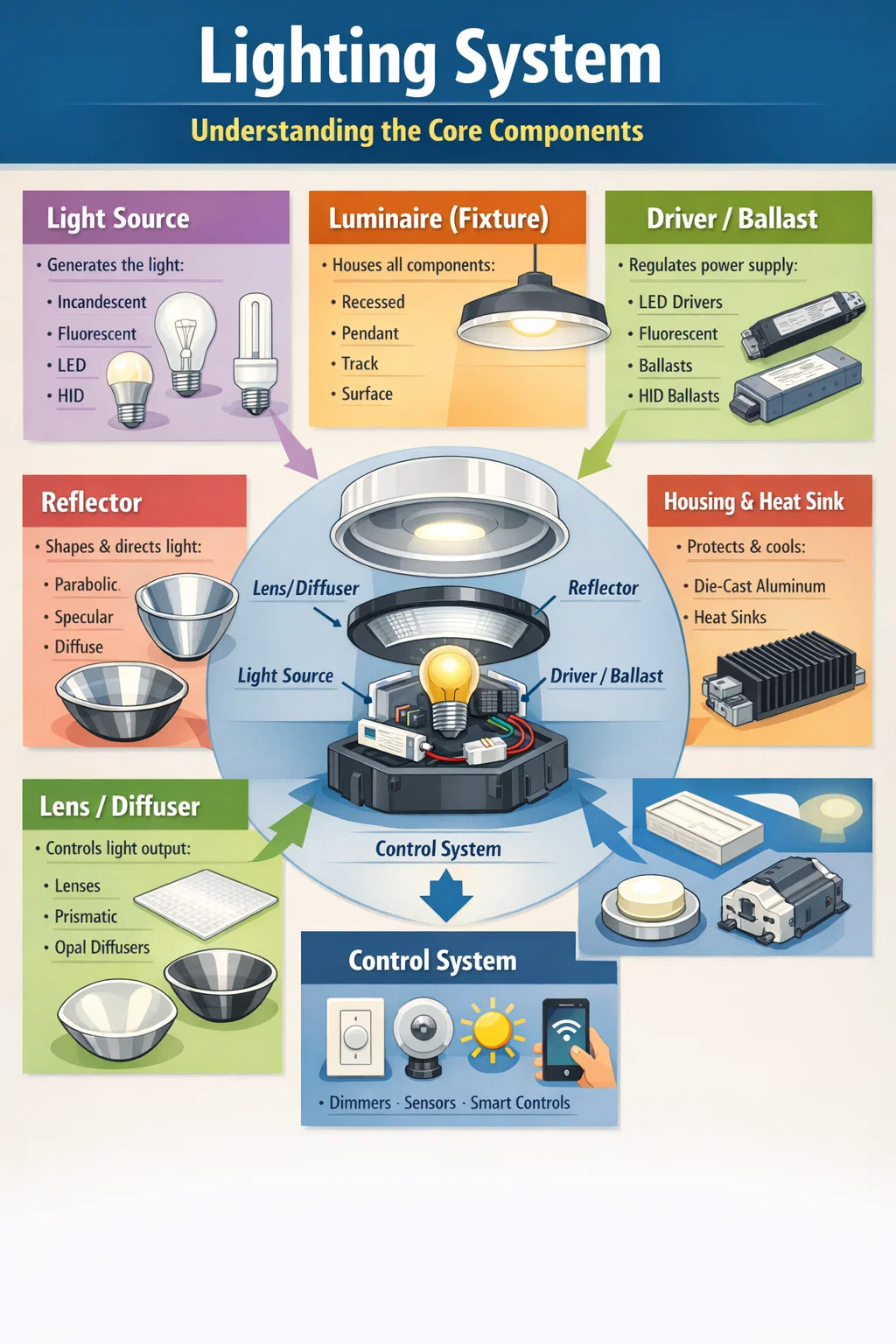

L’éclairage n’est pas seulement une question d’éclairage : il s’agit d’un système soigneusement conçu composé de composants distincts et interdépendants. Les principaux composants de l'éclairage comprennent la source de lumière, le luminaire (luminaire), le ballast ou le pilote, le réflecteur, la lentille ou le diffuseur, le boîtier et le système de contrôle. Chaque élément joue un rôle spécifique dans la détermination de la manière dont la lumière est produite, façonnée, distribuée et gérée. Qu'il s'agisse de concevoir un plan d'éclairage domestique, d'aménager un espace commercial ou de dépanner une installation existante, la compréhension de ces éléments vous donne un avantage décisif.
La source de lumière : là où tout commence
La source lumineuse est le composant qui génère réellement la lumière. Il s’agit de la partie la plus reconnaissable de tout système d’éclairage, et la technologie qui la sous-tend a radicalement changé au cours des dernières décennies.
Ampoules à incandescence
La lampe à incandescence traditionnelle fonctionne en faisant passer un courant électrique à travers un filament de tungstène jusqu'à ce qu'elle brille. Ces ampoules ont un indice de rendu des couleurs (IRC) de 100, ce qui signifie que les couleurs sous une lumière incandescente apparaissent exactement comme elles le font sous la lumière naturelle du soleil. Cependant, les ampoules à incandescence ne convertissent qu'environ 10 % de l'énergie en lumière visible , les 90 % restants étant perdus sous forme de chaleur. Ils sont en grande partie abandonnés au profit de technologies plus efficaces.
Lampes fluorescentes
Les lampes fluorescentes fonctionnent en excitant de la vapeur de mercure, qui produit une lumière ultraviolette qui active ensuite un revêtement de phosphore pour émettre de la lumière visible. Elles sont nettement plus efficaces que les lampes à incandescence : un tube fluorescent T8 de 32 W produit à peu près le même rendement lumineux qu'une ampoule à incandescence de 75 W. Les applications courantes incluent les bureaux, les écoles et les espaces commerciaux. Les lampes fluorescentes compactes (CFL) ont introduit cette technologie dans les environnements résidentiels.
Sources LED (diodes électroluminescentes)
La technologie LED est désormais la source lumineuse dominante dans pratiquement toutes les applications. Les LED peuvent atteindre des efficacités lumineuses supérieures à 200 lumens par watt , contre environ 15 lm/W pour les ampoules à incandescence. Ils ont une durée de vie opérationnelle de 25 000 à 100 000 heures, ne contiennent pas de mercure et sont disponibles dans une large gamme de températures de couleur allant de 2 700 K à la lumière du jour 6 500 K. Une ampoule LED standard qui remplace une ampoule à incandescence de 60 W ne consomme généralement que 8 à 10 watts.
Sources de décharge à haute intensité (DHI)
Les lampes HID comprennent les lampes aux halogénures métalliques, au sodium haute pression (HPS) et à vapeur de mercure. Ceux-ci sont principalement utilisés dans les environnements extérieurs et industriels où un rendement lumineux élevé sur de grandes surfaces est nécessaire. Une lampe aux halogénures métalliques de 400 W, par exemple, peut produire environ 36 000 lumens. Les sources HID nécessitent une période de préchauffage de plusieurs minutes avant d’atteindre leur pleine luminosité.
Le luminaire : abrite tous les Pièces d'éclairage Ensemble
Le luminaire – communément appelé luminaire – est l’unité complète qui abrite et supporte la source lumineuse ainsi que tous les composants associés. La conception d’un luminaire affecte directement les performances esthétiques et fonctionnelles d’une installation d’éclairage.
Les luminaires sont classés selon leur type de montage, leur modèle de distribution de la lumière et leur environnement prévu. Les types de montage courants incluent :
- Luminaires encastrés — installé dans les plafonds ou les murs pour un aspect affleurant et discret
- Luminaires en saillie — fixé directement sur une surface sans encastrement
- Luminaires suspendus - suspendu au plafond via un cordon, une tige ou une chaîne
- Luminaires sur rail — monté sur rail électrifié, permettant le repositionnement
- Luminaires sur poteau ou sur poteau — utilisé à l'extérieur pour l'éclairage de zone
Le corps du luminaire offre également une protection mécanique à la lampe et aux composants électriques, et dans les environnements extérieurs ou industriels, les indices IP (Ingress Protection) déterminent dans quelle mesure le luminaire résiste à la poussière et à l'humidité. Par exemple, un luminaire classé IP65 est entièrement étanche à la poussière et protégé contre les jets d'eau, ce qui le rend adapté aux applications extérieures.
Ballasts et pilotes : les composants de gestion de l'alimentation
Toutes les sources lumineuses ne peuvent pas se connecter directement à une alimentation électrique standard. Beaucoup nécessitent un dispositif qui régule le courant électrique circulant vers la lampe. Ces appareils sont le ballast (pour les lampes fluorescentes et HID) et le pilote (pour les LED).
Ballasts pour lampes fluorescentes et HID
Un ballast limite et régule le courant dans les circuits fluorescents et HID. Sans cela, ces lampes consommeraient un courant croissant jusqu'à ce qu'elles tombent en panne. Les ballasts magnétiques ont été la norme pendant des décennies, mais les ballasts électroniques les ont largement remplacés en raison de leur efficacité supérieure, de leur scintillement réduit et de leur fonctionnement silencieux. Les ballasts électroniques pour lampes fluorescentes T8 fonctionnent généralement à des fréquences de 20 000 Hz ou plus, éliminant complètement le scintillement de 100/120 Hz associé aux types magnétiques.
Pilotes LED
Un pilote de LED convertit la tension secteur CA en tension et courant CC requis par les LED. Les LED sont très sensibles aux fluctuations de courant — même une petite surintensité peut réduire considérablement la durée de vie ou provoquer une panne immédiate. Les pilotes à courant constant sont le type le plus courant, fournissant un courant fixe (généralement 350 mA, 700 mA ou 1 050 mA), quels que soient les changements de tension. Les pilotes à tension constante fournissent une tension fixe (généralement 12 V ou 24 V CC) et sont utilisés dans des applications telles que l'éclairage par bandes LED. Les pilotes à intensité variable permettent l'intégration avec des systèmes de contrôle de gradation, ce qui constitue une fonctionnalité essentielle pour de nombreuses installations modernes.
Réflecteurs : diriger et façonner le flux lumineux
Une source lumineuse émet à elle seule de la lumière dans toutes les directions. Les réflecteurs redirigent et concentrent cette lumière vers la zone cible, augmentant considérablement le rendement lumineux utile et améliorant l'efficacité. La géométrie et la finition de surface d'un réflecteur déterminent le modèle de distribution de la lumière.
Les formes courantes de réflecteurs comprennent :
- Réflecteurs paraboliques — produit un faisceau lumineux étroit et parallèle, idéal pour les projecteurs et les projecteurs
- Réflecteurs elliptiques — concentrer la lumière sur un point focal, utilisé dans l'éclairage de théâtre et d'exposition
- Réflecteurs spéculaires (finition miroir) — produit des faisceaux nets et définis avec une efficacité élevée mais un éblouissement potentiel
- Réflecteurs mats ou diffus — diffuse la lumière plus largement, réduisant les ombres dures
Les matériaux réflecteurs comprennent l'aluminium poli (réflectivité de 85 à 95 %), l'aluminium argenté (jusqu'à 98 % de réflectivité) et les surfaces peintes en blanc (environ 70 à 85 % de réflectivité). Le choix du matériau affecte à la fois la quantité et la qualité de la lumière réfléchie.
Lentilles et diffuseurs : contrôler la qualité et la distribution de la lumière
Les lentilles et les diffuseurs sont des composants optiques placés devant la source lumineuse pour modifier la façon dont la lumière sort du luminaire. Ils servent à des fins à la fois pratiques et esthétiques.
Lentilles
Les lentilles réfractent la lumière pour changer sa direction et son angle de faisceau. Les lentilles de Fresnel, que l'on trouve couramment dans l'éclairage de théâtre et de cinéma, utilisent des anneaux concentriques pour produire un faisceau aux bords doux tout en restant légères et fines. Les lentilles prismatiques, souvent utilisées dans les armoires de bureau et les luminaires industriels, redirigent la lumière vers le bas vers une distribution plus large, améliorant ainsi l'uniformité dans un espace de travail. Les lentilles de mise en forme du faisceau pour modules LED permettent un contrôle précis des angles de faisceau allant d'aussi étroit que 10° à aussi large que 120°.
Diffuseurs
Les diffuseurs diffusent la lumière pour réduire l’éblouissement et créer un éclairage plus doux et plus uniforme. Les diffuseurs opale (blanc laiteux) sont parmi les plus courants et offrent un aspect uniforme et sans éblouissement. Les diffuseurs prismatiques offrent une meilleure transmission de la lumière que les types opales tout en réduisant la vue directe de la source lumineuse. Les diffuseurs micro-prismatiques sont une version raffinée qui transmet jusqu'à 92 % de la lumière tout en cachant efficacement la lampe à la vue. Dans les panneaux lumineux LED, les diffuseurs sont essentiels pour masquer les points LED individuels et créer une surface lisse et uniforme.
Le système de logement et de gestion de la chaleur
Le boîtier d'un luminaire protège les composants internes des dommages physiques et des facteurs environnementaux. Mais dans le cas de l'éclairage LED en particulier, le boîtier remplit également une fonction essentielle de gestion thermique. La chaleur est le principal ennemi des performances et de la longévité des LED.
La température de jonction des LED – la température au niveau du semi-conducteur lui-même – affecte directement le flux lumineux et la durée de vie. Pour chaque augmentation de 10°C de la température de jonction au-dessus du maximum nominal, la durée de vie de la LED peut être réduite d'environ 50 %. Les stratégies efficaces de gestion thermique comprennent :
- Dissipateurs de chaleur — des ailettes ou des plaques en aluminium qui conduisent et dissipent la chaleur de la LED
- Matériaux d'interface thermique (TIM) — pâtes ou tampons thermoconducteurs placés entre la LED et le dissipateur thermique
- PCB à noyau métallique (MCPCB) — cartes de circuits imprimés avec une couche de base en aluminium ou en cuivre qui propage rapidement la chaleur
- Ventilateurs de refroidissement actifs — utilisé dans les applications à très haute puissance où le refroidissement passif est insuffisant
Le matériau du boîtier compte également. L'aluminium moulé sous pression est largement utilisé en raison de son excellente conductivité thermique (environ 96 à 230 W/m·K selon l'alliage), de sa durabilité et de son poids relativement faible. Le polycarbonate et d'autres plastiques sont utilisés pour les applications à faible consommation où les exigences thermiques sont minimes.
Systèmes de contrôle de l'éclairage : gérer quand et comment la lumière fonctionne
Les systèmes de contrôle constituent un élément de plus en plus important de l'éclairage moderne. Ils déterminent quand les lumières s'allument et s'éteignent, à quelle intensité elles fonctionnent et comment elles réagissent aux conditions environnementales ou aux entrées des utilisateurs. Un contrôle efficace de l'éclairage peut réduire la consommation d'énergie en 30% à 60% par rapport aux systèmes non contrôlés.
Gradateurs
Les gradateurs réduisent la tension ou le courant fourni à une lampe pour réduire sa puissance. Pour les systèmes LED, les gradateurs à coupure de phase (gradateurs TRIAC) et les gradateurs analogiques 0 à 10 V sont les types les plus courants. Il est essentiel de faire correspondre le type de variateur avec les spécifications du pilote LED, car des combinaisons incompatibles entraînent un scintillement, une plage de gradation limitée ou une panne de lampe. Un système de gradation LED de qualité doit être capable de varier en douceur de 100 % à au moins 1 % sans scintillement ni bruit visible.
Capteurs de présence et de mouvement
Les capteurs de présence allument automatiquement les lumières lorsqu'une présence est détectée et s'éteignent après une période d'inactivité définie. Les capteurs infrarouges passifs (PIR) détectent les changements dans le rayonnement infrarouge des corps chauds en mouvement. Les capteurs à ultrasons détectent les mouvements grâce à la réflexion des ondes sonores, ce qui les rend efficaces dans les espaces obstrués. Les capteurs à double technologie combinent les deux méthodes pour une plus grande précision. Dans les bureaux commerciaux, les capteurs de présence réduisent généralement à eux seuls la consommation d’énergie d’éclairage de 25 à 50 %.
Systèmes de récolte de lumière du jour
Ces systèmes utilisent des photocapteurs pour mesurer les niveaux de lumière ambiante et tamiser ou éteindre automatiquement les lumières électriques lorsque la lumière naturelle est suffisante. Dans une zone périphérique orientée au sud d'un bâtiment commercial, la récupération de la lumière du jour peut réduire la consommation d'énergie d'éclairage de 40 à 70 % pendant les heures de clarté.
Commandes d'éclairage intelligentes et en réseau
Les systèmes d’éclairage intelligents modernes permettent de programmer, de surveiller et de régler des luminaires individuels ou des groupes à distance. Des protocoles tels que DALI (Digital Addressable Lighting Interface), DMX512 (utilisé dans l'éclairage de divertissement), Zigbee et Bluetooth Mesh permettent une gestion sophistiquée des scènes et des rapports énergétiques. Dans les grandes installations commerciales, ces systèmes fournissent des données détaillées sur les modèles d'utilisation, permettant une optimisation continue.
Câblage et composants électriques
Derrière chaque installation d'éclairage se trouve une infrastructure électrique qui comprend le câblage, les boîtes de jonction, les disjoncteurs et les transformateurs. Ceux-ci ne sont pas toujours visibles, mais leur spécification affecte directement la sécurité et les performances.
Les systèmes LED basse tension, en particulier ceux fonctionnant sur 12 V ou 24 V CC, nécessitent un transformateur ou une alimentation appropriée pour s'éloigner de la tension secteur. Le calibre du fil doit être correctement spécifié pour gérer la charge de courant sans chute de tension excessive. Par exemple, dans un système LED 24 V fonctionnant avec une charge de 50 watts à 10 mètres, l'utilisation d'un fil sous-dimensionné (par exemple 0,5 mm²) peut provoquer une chute de tension de plus de 2 V, réduisant visiblement la luminosité de la LED et potentiellement provoquant une incohérence des couleurs.
La protection des circuits sous forme de fusibles ou de disjoncteurs empêche les dommages dus aux surcharges ou aux courts-circuits. Des disjoncteurs de fuite à la terre (GFCI) sont nécessaires dans les endroits mouillés ou humides pour éviter les chocs électriques.
Comparaison des principales pièces d'éclairage : un aperçu de référence
| Composant | Fonction principale | Matériaux/types courants | Spécification clé |
|---|---|---|---|
| Source de lumière | Générer de la lumière visible | LED, fluorescent, HID, à incandescence | Lumens, puissance, CCT, CRI |
| Luminaire | Loger et soutenir toutes les pièces | Encastré, suspendu, sur rail, en surface | Indice IP, type de montage |
| Ballast/pilote | Réguler l’alimentation électrique | Ballast électronique, driver LED à courant constant | Courant/tension de sortie, compatibilité de gradation |
| Réflecteur | Lumière directe et concentrée | Aluminium poli, revêtement argenté, peinture blanche | Réflectivité %, angle de faisceau |
| Lentille/Diffuseur | Modifier la répartition de la lumière et réduire l'éblouissement | Fresnel, prismatique, opale, micro-prismatique | Transmission lumineuse %, diffusion du faisceau |
| Boîtier/dissipateur thermique | Protéger les composants, gérer la chaleur | Aluminium moulé sous pression, polycarbonate | Conductivité thermique, indice IP |
| Système de contrôle | Gérer la puissance lumineuse et la planification | Variateur, détecteur de présence, DALI, Zigbee | Plage de gradation, compatibilité des protocoles |
Température de couleur et rendu des couleurs : mesures de performance qui définissent la qualité de la lumière
Bien qu'il ne s'agisse pas de composants physiques au même sens, la température de couleur et l'indice de rendu des couleurs (IRC) sont des spécifications fondamentales liées à la source de lumière qui déterminent l'apparence et la sensation d'un espace sous un système d'éclairage donné.
Température de couleur (CCT)
Mesurée en Kelvin (K), la température de couleur décrit la chaleur ou la fraîcheur apparente de la lumière blanche. Blanc chaud (2 700 K à 3 000 K) crée une atmosphère chaleureuse et relaxante adaptée aux chambres et aux restaurants. Blanc neutre (3 500 K à 4 000 K) est courant dans les bureaux et les commerces de détail. Lumière du jour fraîche (5 000 K à 6 500 K) favorise la vigilance et est utilisé dans des environnements à tâches intensives comme les laboratoires ou les ateliers. Une température de couleur inappropriée pour une application donnée peut rendre les espaces peu accueillants ou réduire la productivité.
Indice de rendu des couleurs (IRC)
Le CRI mesure la précision avec laquelle une source lumineuse restitue les couleurs par rapport à une source lumineuse de référence, sur une échelle de 0 à 100. Un CRI de 80 est considéré comme le minimum acceptable pour la plupart des applications commerciales, tandis que CRI 90 est recommandé pour les commerces de détail, les galeries, les établissements médicaux et partout où la précision des couleurs est essentielle. Les LED à IRC élevé sont disponibles, mais généralement à un coût plus élevé et parfois avec une efficacité légèrement inférieure à celle de leurs homologues à IRC inférieur.
Comment les pièces d'éclairage fonctionnent ensemble dans un système complet
Comprendre les composants individuels est précieux, mais les performances réelles d'une installation d'éclairage dépendent de la façon dont ces éléments fonctionnent ensemble. Une puce LED de haute qualité associée à un pilote mal conçu sera moins performante. Un réflecteur bien spécifié associé à une lentille mal adaptée peut créer des artefacts indésirables. Et même le meilleur luminaire donne de mauvais résultats si le système de contrôle est incompatible ou si la gestion thermique est insuffisante.
Par exemple, considérons un magasin de vêtements au détail. L’objectif est de rendre les vêtements dynamiques et attrayants. Le système idéal pourrait inclure :
- Une source LED à IRC élevé (CRI 95) à 3 000 K pour restituer avec précision les couleurs des tissus avec un ton chaleureux et invitant
- Un réflecteur avec un angle de faisceau de 25 à 35° pour concentrer la lumière sur les présentoirs de marchandises sans se répandre sur les murs
- Un driver LED à courant constant avec une capacité de gradation de 0 à 10 V pour permettre des ajustements d'ambiance tout au long de la journée
- Un luminaire sur rail monté sur une grille de plafond pour une flexibilité de repositionnement à mesure que la disposition des marchandises change
- Un capteur de collecte de lumière du jour près des vitrines des magasins pour réduire la consommation d'énergie lorsque la lumière naturelle est adéquate
Chaque composant a été sélectionné pour répondre à l'intention globale de la conception. Changer l'un d'entre eux (par exemple, remplacer une source CRI 80 pour réduire les coûts) dégrade le résultat final d'une manière qui affecte l'expérience client et potentiellement les performances commerciales.
Cette réflexion systémique est ce qui différencie une installation d’éclairage fonctionnelle d’une excellente installation. Que vous choisissiez une seule pièce ou un bâtiment entier, l'évaluation de chaque élément d'éclairage par rapport aux exigences de l'espace et la confirmation de la compatibilité entre les composants constituent la base d'une bonne conception d'éclairage.
