Comment installer une caméra de recul de voiture : guide étape par étape

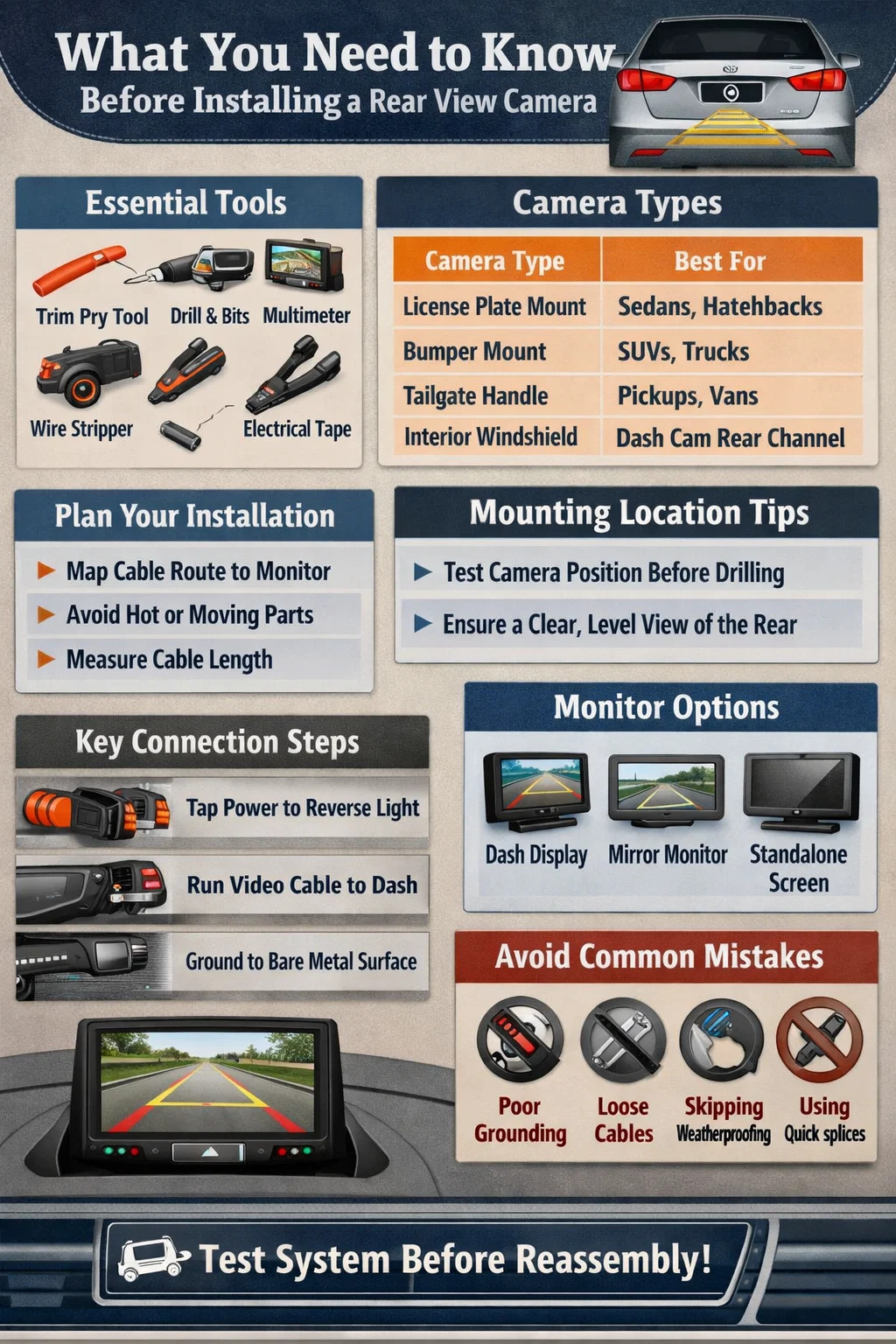

Ce que vous devez savoir avant d'installer une caméra de recul

L'installation d'une caméra de recul pour voiture est un projet de bricolage simple que la plupart des propriétaires de véhicules peuvent réaliser en 1 à 2 heures avec des outils de base. Le processus principal consiste à monter la caméra à l'arrière du véhicule, à acheminer les câbles d'alimentation et vidéo à travers l'intérieur et à connecter le tout à un écran d'affichage. Que vous travailliez sur une berline, un SUV, une camionnette ou une berline, les étapes fondamentales restent les mêmes, même si les distances d'acheminement des câbles et les difficultés de montage varient selon le type de véhicule.

Aux États-Unis, la réglementation fédérale exige que tous les nouveaux véhicules de tourisme de moins de 10 000 lb fabriqués après mai 2018 soient équipés d'un système de visibilité arrière en usine. Si votre véhicule est antérieur à cette exigence, ou si vous conduisez une fourgonnette commerciale, un camping-car ou une remorque, l'ajout d'une pièce automobile de rechange comme un kit de caméra de recul est l'une des améliorations de sécurité les plus rentables que vous puissiez apporter. Les kits de caméras DIY vont généralement de 50$ à 200$ , par rapport aux coûts d'installation professionnels qui peuvent atteindre 150 $ à 400 $ ou plus dans un magasin.

Avant d'acheter un système de caméra, vous devez décider de deux éléments clés : comment vous souhaitez afficher le flux de la caméra (moniteur du tableau de bord, remplacement du rétroviseur ou intégration avec une unité principale existante) et si vous souhaitez un système filaire ou sans fil. Chaque choix influe sur la complexité de l'installation et la qualité finale du résultat.

Outils et Pièces automobiles Vous aurez besoin

Rassembler tout avant de commencer évite les retards à mi-installation. Vous trouverez ci-dessous une liste complète des outils et du matériel requis pour l'installation d'une caméra de recul filaire standard.

Outils essentiels

• Outil de garniture de retrait de panneau (outil de levier en plastique) — essentiel pour retirer les plaques de seuil de porte et les cache-piliers sans rayer la garniture intérieure
• Pince à dénuder et coupe-fil
• Multimètre ou lampe témoin — pour identifier le fil du feu de recul dans l'ensemble de feu arrière
• Percez avec la mèche appropriée — si le montage nécessite un trou à travers le pare-chocs ou le panneau de coffre
• Ruban électrique et gaine thermorétractable
• Connecteurs à sertir (connecteurs bout à bout) : évitez les connecteurs à épissure rapide, car ils sont connus pour échouer avec le temps.
• Attaches zippées et serre-câbles adhésifs pour sécuriser les parcours
• Chiffon microfibre et nettoyant pour vitres
• Jeu de tournevis (Phillips et tête plate)
• Fil de pêche ou canne à pêche en fil pour acheminer les câbles dans des espaces restreints

Pièces et composants automobiles

• Unité de caméra de recul (résistante aux intempéries, indice IP67 minimum recommandé pour un montage extérieur)
• Moniteur d'affichage ou moniteur de rétroviseur (ou unité principale compatible en cas d'intégration avec un système d'infodivertissement existant)
• Câble vidéo RCA (la longueur doit être mesurée avant l'achat – la plupart des berlines ont besoin de 15 à 18 pieds, tandis que les SUV et les camions peuvent nécessiter 20 à 25 pieds)
• Câble d'alimentation et fil de déclenchement inverse
• Support de montage ou support de cadre de plaque d'immatriculation (inclus avec la plupart des kits)
• Métier à tisser ou tube fendu pour protéger les passages de câbles près des points de charnière et des bords métalliques tranchants

Prenez des photos de votre câblage existant avant de commencer. Cette simple habitude permet d'économiser des heures de dépannage si quelque chose ne se connecte pas correctement plus tard dans le processus.

Choisir le bon type de caméra et l'emplacement de montage

Toutes les caméras de recul ne sont pas conçues pour la même application. La sélection du mauvais type de caméra pour votre véhicule peut entraîner un mauvais angle de vision, une résistance aux intempéries inadéquate ou une position de montage qui crée des angles morts plutôt que de les éliminer.

Types de caméras comparés

Pour la plupart des voitures particulières, un support de plaque d'immatriculation offre l'installation la plus rapide avec un minimum de perçage et une vue naturellement centrée. Pour les SUV et les camions dont la plaque d'immatriculation est basse et peut être masquée par un attelage de remorque, un support encastré pour pare-chocs offre une meilleure visibilité, bien qu'il nécessite de percer un trou d'environ 3/4 de pouce de diamètre à travers le carénage du pare-chocs. Les supports de poignée de hayon sont populaires pour les camionnettes car ils créent une finition propre et d'aspect usine sans quincaillerie visible.

Quel que soit l'emplacement que vous choisissez, maintenez temporairement la caméra en position et vérifiez la vue sur votre moniteur avant de vous engager dans un montage permanent. Vous voulez une vue claire et de niveau avec une petite partie du pare-chocs ou du panneau de carrosserie arrière visible en bas de l'écran – cela sert de référence de profondeur pour évaluer la distance par rapport aux objets derrière vous.

Installation étape par étape : caméra de recul filaire

Un système de caméra de recul filaire offre les performances les plus fiables et sans interférences. Suivez ces étapes dans l'ordre et lisez attentivement le manuel de votre kit avant de toucher des fils.

Étape 1 — Planifiez votre itinéraire de câble

Avant de prendre un tournevis, tracez le chemin que parcourront vos câbles depuis la caméra à l'arrière du véhicule jusqu'au moniteur du tableau de bord. Identifiez tous les cache-piliers, garnitures de seuil de porte et bords de garniture de toit que vous devrez partiellement retirer. L'itinéraire le plus courant part du coffre, sous le siège arrière, le long du seuil côté conducteur ou passager, jusqu'au montant A et jusqu'au tableau de bord. Évitez d'acheminer les câbles à proximité des composants d'échappement ou de toute pièce mécanique mobile. Sur les véhicules plus gros, mesurer le parcours du câble avant d'acheter - un SUV comme un Chevrolet Suburban pleine grandeur peut nécessiter un câble de 22 pieds ou plus.

Étape 2 — Montez la caméra

Nettoyez soigneusement la surface de montage avec un nettoyant pour vitres ou de l'alcool isopropylique. La saleté et la graisse réduisent considérablement la force de liaison de l'adhésif. Si votre caméra utilise des vis, utilisez le support fourni et percez un trou pilote avant d'enfoncer les fixations. Si votre emplacement de montage nécessite d'acheminer le câble dans le coffre ou la cabine, percez un trou propre d'un diamètre approprié, puis scellez autour du câble avec un passe-fil en caoutchouc pour empêcher l'eau de pénétrer. Un mastic silicone est également recommandé autour du boîtier de la caméra sur les supports extérieurs pour empêcher l'humidité de travailler derrière le support au fil du temps.

Réglez l'angle de la caméra de sorte que lorsque vous regardez l'écran du moniteur, le 1/8 à 1/4 inférieur de l'écran montre le pare-chocs de votre véhicule. Ce rapport vous donne la référence de détection de profondeur dont vous avez besoin pour un stationnement précis.

Étape 3 - Connectez le fil d'alimentation au circuit des feux de recul

Le moyen le plus fiable d’alimenter une caméra de recul consiste à puiser dans le circuit des feux de recul. Cela signifie que la caméra ne s'active que lorsque le véhicule est en marche arrière, ce qui protège la caméra d'une usure inutile et empêche le moniteur d'afficher une alimentation arrière constante pendant la conduite.

Utilisez un multimètre réglé sur tension continue pour sonder les fils de l'ensemble de feu arrière. Lorsque vous passez le véhicule en marche arrière (avec le contact mis), le bon fil affichera environ 12 volts. Épissez le fil d'alimentation rouge de la caméra dans ce circuit à l'aide d'un connecteur bout à bout à sertir et couvrez le joint avec une gaine thermorétractable. Connectez le fil de terre noir à une surface métallique propre et nue à proximité. Évitez les surfaces peintes car elles créent une mauvaise connexion à la terre qui peut provoquer un scintillement vidéo.

N’utilisez jamais de connecteurs de robinet à épissure rapide pour cette connexion. Ils sont sujets à la corrosion et aux pannes intermittentes, en particulier dans un environnement humide et soumis à de fortes vibrations à proximité du pare-chocs arrière d'un véhicule.

Étape 4 — Faites passer le câble vidéo (RCA) à travers l'intérieur du véhicule

Il s’agit généralement de la partie la plus longue de l’installation d’une caméra de recul. Le câble vidéo RCA doit voyager de la zone du coffre jusqu'au moniteur du tableau de bord. Retirez les plaques de seuil de porte et les panneaux de garniture de montant à l'aide d'un outil de garniture en plastique. N'utilisez jamais de tournevis en métal, car cela rayerait ou fissurerait le plastique. Rentrez le câble sous le tapis le long du rebord, en le cachant derrière la garniture. Le long des cache-piliers, poussez le câble dans l'espace entre le cache-pilier et la garniture de toit à l'aide d'un outil de garniture ou d'une carte de crédit plate.

Lorsque les câbles passent à travers une bande d'étanchéité en caoutchouc ou un joint de porte, enroulez le câble dans un métier à tisser ou dans un tube fendu pour le protéger de l'abrasion. Les bords métalliques tranchants à l'intérieur de la carrosserie du véhicule peuvent couper l'isolation des câbles au fil du temps, entraînant un court-circuit du signal vidéo. Fixez toutes les sections de câble lâches avec des clips de câble adhésifs ou des attaches zippées tous les 12 à 18 pouces. Assurez-vous qu'il n'y a aucune tension dans le câble et qu'il ne s'accroche pas ou ne se pince pas lorsque vous ouvrez et fermez le coffre ou le hayon arrière.

Étape 5 - Exécutez le fil de déclenchement (si nécessaire)

De nombreux moniteurs autonomes nécessitent un fil de déclenchement inverse en plus du câble vidéo. Ce fil transporte le signal de marche arrière 12 V de l'arrière du véhicule vers le moniteur, lui indiquant de passer automatiquement à l'entrée de la caméra lorsque la marche arrière est engagée. Acheminez ce fil le long du câble RCA. Certains moniteurs modernes peuvent détecter automatiquement le flux vidéo et n'ont pas besoin d'un fil de déclenchement séparé. Consultez le manuel de votre moniteur pour confirmer si cette étape s'applique à votre système.

Étape 6 - Monter et connecter le moniteur

Les emplacements courants des moniteurs comprennent : une ventouse ou un support adhésif sur le pare-brise, une fixation de console au pavillon, un support monté sur le tableau de bord ou un rétroviseur de remplacement avec un écran intégré. Placez le moniteur là où il est facilement visible sans avoir à quitter la route des yeux pendant plus d'une fraction de seconde. Le moniteur ne doit jamais bloquer vos lignes de visibilité vers l'avant. Connectez le câble RCA de la caméra à l'entrée vidéo du moniteur. Connectez le fil d'alimentation du moniteur à une source commutée de 12 V - la boîte à fusibles ou le fil accessoire de votre unité principale sont tous deux acceptables. Connectez le fil de déclenchement à l'entrée inverse du moniteur si nécessaire.

Étape 7 — Testez le système avant de réassembler la garniture

Ne réinstallez aucun panneau de garniture avant d'avoir complètement testé le système. Allumez le véhicule, passez la marche arrière et vérifiez que l'image de la caméra apparaît sur le moniteur. Vérifiez que l'image est de niveau et que l'angle de vue est correct. Marchez derrière le véhicule et vérifiez que la caméra peut voir clairement les objets à différentes distances. Si l'image apparaît mais est à l'envers, vérifiez les paramètres d'inversion d'image de votre appareil photo : la plupart des appareils photo disposent d'un commutateur physique ou basé sur un menu pour inverser l'image afin d'obtenir une orientation correcte. Une fois que tout est vérifié, remontez tous les panneaux de garniture et sécurisez tous les passages de câbles.

Caméra de recul sans fil : différences et considérations d'installation

Les systèmes de caméra de recul sans fil éliminent la plupart des travaux de routage des câbles, ce qui en fait un choix populaire pour les débutants et pour les propriétaires de véhicules qui souhaitent une installation propre sans retirer les panneaux intérieurs. La caméra nécessite toujours une connexion électrique à l'arrière – généralement branchée sur le circuit des feux de recul – mais le signal vidéo est transmis via un module sans fil de 2,4 GHz ou 5,8 GHz à un récepteur connecté au moniteur du tableau de bord.

L'émetteur est monté près de la caméra à l'arrière du véhicule et nécessite sa propre connexion électrique. Le récepteur se connecte au moniteur à l'avant et nécessite également une source d'alimentation. Le couplage de l'émetteur et du récepteur est généralement un processus plug-and-play, bien que dans certains cas, vous devrez peut-être les coupler manuellement à l'aide des boutons des unités.

Le principal compromis avec les systèmes sans fil est interférence potentielle du signal et une qualité vidéo légèrement inférieure à celle d'une connexion RCA filaire. Dans les environnements soumis à de fortes interférences RF (zones urbaines denses, parkings commerciaux équipés de plusieurs appareils sans fil), certains systèmes sans fil peuvent connaître des décalages ou des interruptions. Pour une utilisation quotidienne en voiture dans des conditions normales, un système sans fil de qualité 5,8 GHz fonctionne de manière fiable. Pour les véhicules utilitaires, les camping-cars ou toute application où la caméra constitue un équipement de sécurité essentiel, un système filaire constitue le choix le plus fiable.

Variations d'installation selon le type de véhicule

Le processus général d'installation est le même pour tous les types de véhicules, mais chaque style de carrosserie présente des défis spécifiques qui méritent d'être compris avant de commencer.

Berlines

Les berlines offrent le scénario d'installation le plus simple. L'intérieur compact signifie des câbles plus courts et la zone de la plaque d'immatriculation est presque toujours un emplacement approprié pour le montage de la caméra. L'accès au câblage du coffre via la doublure du coffre est simple dans la plupart des modèles. Une installation complète sur une berline intermédiaire prend généralement de 60 à 90 minutes pour un premier installateur.

VUS et multisegments

Les véhicules plus gros nécessitent des câbles plus longs – attendez-vous à ajouter au moins 4 à 6 pieds par rapport à une berline. Le hayon arrière des SUV et multisegments se déplace indépendamment de la carrosserie, ce qui signifie que tout câble qui traverse le hayon arrière jusqu'à la carrosserie doit être acheminé via le canal de coupe-froid en caoutchouc flexible ou le conduit de câblage d'usine dans la zone des charnières. Forcer un câble rigide à travers une charnière mobile sans protection appropriée entraînera la fissuration et la défaillance de l'isolation du câble en quelques mois. Utilisez un métier à tisser et acheminez généreusement pour permettre un mouvement complet de la trappe sans tension du câble.

Camionnettes

Les camionnettes ont souvent la caméra montée sous le rebord du hayon ou sur le pare-chocs arrière. L'acheminement des câbles nécessite de contourner ou de traverser la plate-forme du camion, ce qui peut être plus complexe que l'acheminement à travers un intérieur fini. Faire passer le câble à l’intérieur de la cabine sous la doublure de caisse ou le long du longeron du châssis sont deux approches valables. Certains installateurs préfèrent utiliser une caméra sans fil sur les camionnettes spécifiquement pour éviter la complexité de l'acheminement des câbles autour du lit.

Berlines et wagons

Les berlines à hayon offrent un bon espace de rangement derrière les sièges arrière, ce qui rend la gestion des câbles relativement facile. Le montage de la caméra près de la plaque d'immatriculation ou sur la vitre arrière fonctionne bien pour ce style de carrosserie. Les mêmes considérations relatives au routage des câbles du hayon qui s'appliquent aux SUV s'appliquent ici : tout câble traversant la charnière doit être protégé et disposer d'un jeu suffisant.

VR et remorques

Les camping-cars et les remorques nécessitent des boîtiers de caméra robustes et résistants aux intempéries et utilisent généralement des moniteurs plus grands (7 à 10 pouces) pour offrir une visibilité adéquate sur de plus longues distances. Les systèmes sans fil dotés d'antennes plus puissantes sont couramment utilisés sur les remorques, car le passage d'un câble physique sur toute la longueur d'une remorque introduit une certaine complexité. Lorsque vous choisissez un système de caméra pour camping-car ou remorque, recherchez un boîtier étanche classé IP69K et un système prenant en charge un déclencheur de marche arrière dédié ou un mode de vue continue pour surveiller la circulation arrière pendant la conduite.

Erreurs d'installation courantes et comment les éviter

Même les mécaniciens bricoleurs expérimentés commettent ces erreurs lors de l’installation de la caméra de recul. En avoir connaissance à l'avance permet de gagner du temps et d'éviter d'endommager votre véhicule ou le système de caméra.

• Mauvaise connexion à la terre : Une caméra reliée à la terre sur une surface peinte ou un boulon desserré provoquera du bruit vidéo, un scintillement ou une panne totale du signal. Meulez ou grattez toujours la peinture à partir du point de mise à la terre pour exposer le métal nu.
• Longueur de câble incorrecte : L'achat d'un câble trop court puis l'épissage d'une rallonge entraînent une dégradation du signal. Mesurez votre itinéraire avant d'acheter et achetez un câble d'au moins 2 pieds de longueur supplémentaire.
• Sauter la protection contre les intempéries : Toute pénétration de câble à travers l’extérieur du véhicule doit être scellée avec un passe-fil en caoutchouc et un mastic silicone. L’intrusion d’eau par un trou mal scellé finira par endommager l’intérieur du véhicule et corroder les connexions électriques.
• Acheminement des câbles à proximité des sources de chaleur : Les câbles qui passent à proximité de convertisseurs catalytiques, de collecteurs d'échappement ou de composants de turbocompresseur peuvent faire fondre l'isolation. Maintenez toujours un dégagement d'au moins 4 à 6 pouces de toute source de chaleur et utilisez un métier à tisser métallique résistant à la chaleur dans les zones à proximité immédiate.
• Montage avant de vérifier l'angle de vue : Montez toujours la caméra à sec et vérifiez la vue sur le moniteur avant de procéder à un montage permanent. Le repositionnement d'un appareil photo une fois l'adhésif durci est beaucoup plus difficile.
• Utilisation de connecteurs à épissure rapide : Ces connecteurs de type robinet fonctionnent initialement mais se corrodent et créent des connexions intermittentes dans un environnement arrière humide. Les connecteurs bout à bout à souder ou à sertir sont beaucoup plus fiables pour une installation à long terme.
• Oublier de vérifier le paramètre de retournement de l'image : Si l'image de votre caméra apparaît à l'envers, il s'agit presque toujours d'un paramètre d'inversion qui doit être activé, et non d'une erreur de câblage. La plupart des caméras ont un petit interrupteur physique sur le corps ou un paramètre dans leur menu de configuration.

Intégration avec une unité principale existante ou un écran d'usine

De nombreux véhicules construits après 2010 disposent d'une unité principale de rechange ou d'usine avec un écran tactile qui accepte une entrée de caméra arrière. Si votre véhicule dispose de cette capacité, vous pouvez intégrer la caméra de recul directement à l'unité principale existante au lieu d'ajouter un moniteur séparé, ce qui donne à l'installation une apparence beaucoup plus propre et de qualité OEM.

Pour ce faire, localisez le port d'entrée de la caméra à l'arrière de l'unité principale, qui est généralement un connecteur RCA ou une prise d'entrée de caméra dédiée. Certaines unités principales d'usine installées dans les véhicules des principaux fabricants nécessitent un module d'interface qui convertit le signal de la caméra dans un format que le système d'usine peut afficher. Ces modules d'interface – parfois appelés modules d'intégration de caméra d'usine – sont des pièces automobiles spécifiques au modèle qui coûtent entre 50 $ et 150 $.

Lors de l'installation à côté d'une nouvelle radio de rechange, il est efficace de faire passer le fil de déclenchement inverse et le câble vidéo de la caméra en même temps que le faisceau de câbles de l'unité principale. Le fil de déclenchement inverse se connecte au fil inverse sur le faisceau de l'unité principale, qui est généralement étiqueté « Inverse » ou « Back-Up » sur la documentation de l'adaptateur de faisceau et est souvent un fil violet ou orange selon la norme du faisceau.

Conseils d’entretien et de longévité de l’appareil photo

Une caméra de recul correctement installée devrait fonctionner de manière fiable pendant de nombreuses années. Quelques pratiques de maintenance simples prolongeront sa durée de vie et maintiendront la qualité de l’image élevée.

• Nettoyez régulièrement l'objectif de l'appareil photo avec un chiffon en microfibre. La saleté de la route, la boue et les taches d'eau s'accumulent rapidement sur les caméras montées près du pare-chocs ou de la plaque d'immatriculation et réduisent sensiblement la clarté de l'image.
• Après tout lavage de véhicule, inspectez le produit d'étanchéité autour du support de caméra et du point d'entrée du câble. Réappliquez du mastic silicone si des fissures ou des séparations sont visibles.
• Inspectez chaque année le chemin de câble au niveau de la charnière du coffre ou de la trappe. Tout signe de frottement ou de fissuration dans l'isolation au niveau des charnières indique que le câble doit être réacheminé avec plus de jeu ou une meilleure protection.
• Si la qualité vidéo diminue sensiblement par temps humide, cela indique généralement une pénétration d'humidité au niveau du boîtier de la caméra ou une connexion électrique corrodée. Inspectez et refermez le support et vérifiez les épissures d'alimentation au niveau de l'ensemble de feu arrière.
• Dans les climats aux hivers rigoureux, utilisez une caméra avec un élément chauffant intégré si disponible. Les modèles de caméras chauffantes maintiennent la visibilité dans des conditions de gel où la glace et la condensation obscurciraient autrement un objectif standard.

Une caméra de recul est l’une des pièces automobiles les plus pratiques en matière de sécurité que vous puissiez ajouter à n’importe quel véhicule. Lorsqu'il est installé correctement en suivant les étapes décrites dans ce guide, il offre des années de service fiable, élimine le risque de reculer dans des obstacles que vous ne pouvez pas voir et peut être un facteur décisif pour éviter les accidents à basse vitesse dans les parkings - des situations qui représentent environ 20 % de toutes les collisions de véhicules rapporté chaque année sur les principaux marchés.
